Mașină de turnat prin injecție verticală standard

Introducere:

Mașina de turnare prin injecție verticală standard este un tip de echipament de turnare prin injecție cu închidere verticală a matriței și injecție verticală. Adoptă un aspect vertical, cu direcțiile de închidere a matriței și de injectare care se deplasează de-a lungul axei verticale, economisind spațiu și facilitând plasarea manuală sau robotică a inserțiilor. Este potrivit pentru producția de piese complexe care necesită o aliniere de înaltă precizie.

VEZI MAI MULT

Mașină de turnat prin injecție Cutaway: Ghid de structură verticală vs orizontală 2026-Aug-07
Tăiați o mașină de turnat prin injecție la mijloc, iar imaginea în secțiune arată exact cum peleții de polimer devin piese finite: unde șurubul se topește și injectează materialul, cum matrița este ținută închisă sub tonaj și cum piesa este ejectată după răcire. Pentru ingineri, echipe de achiziții și personal de...
Consumul de energie al mașinii de turnat prin injecție: date reale și reduceri de costuri 2026-Jul-31
Reducerea mașină de turnat prin injecție consumul de energie nu este o chestiune de presupuneri, ci de calcul precis și de selecție a mașinii. Datele din industrie confirmă că costurile cu energia reprezintă până la 30% din totalul cheltuielilor de producție într-o instalație t...
Mașină de turnat prin injecție hidraulică vs electrică: un ghid de decizie bazat pe date 2026-Jul-24
Dacă aveți nevoie de un răspuns clar chiar acum: an mașină electrică de turnat prin injecție de obicei, reduce consumul de energie cu 40–70%, îmbunătățește repetabilitatea la ±0,01 mm și circulă cu 15–25% mai rapid decât o mașină hidraulică comparabilă, dar costă cu 30–50% mai mult ...

Prindere verticală și design de injecție verticală	Potrivit pentru turnarea inserției și turnarea secundară prin injecție (încapsulare), facilitând plasarea precisă a inserțiilor cu ajutorul brațelor manuale sau robotizate, îmbunătățind stabilitatea producției Structura verticală de închidere a matriței reduce spațiul pe podea și este potrivită pentru amenajarea compactă a atelierelor
Turnare de înaltă precizie	Reduce bavurile și fulgerul, îmbunătățește randamentul produsului și sunt potrivite pentru produse cu cerințe dimensionale stricte, cum ar fi piese electronice de precizie, produse medicale și piese auto.
Sistem electric/servo opțional	Sistem de injecție electrică: economisitor de energie și eficient, potrivit pentru procesele de turnare cu precizie ridicată și cerințe ridicate de răspuns (cum ar fi părțile optice și părțile cu pereți subțiri). Servosistem standard: stabil și fiabil, potrivit pentru nevoile convenționale de turnare prin injecție, echilibrând consumul de energie și performanța
Capacități de personalizare cu tonaj mare	Modelele cu forță de strângere de peste 200 de tone pot fi personalizate pentru a satisface nevoile de inserții mari, piese cu pereți groși sau turnare prin injecție compozit multimaterial. Dimensiunea șablonului, metoda de ejectare și alte configurații pot fi ajustate în funcție de nevoile clientului.
Compatibilitate cu automatizări	Poate fi utilizat cu sisteme automate, cum ar fi roboți, etichetare în matriță (IML) și inspecție vizuală pentru a obține o producție eficientă în masă Suportă designul plăcilor turnante cu mai multe stații sau al plăcii glisante pentru a îmbunătăți eficiența turnării prin injecție multicolore/multimateriale.
Adaptare multimaterială	Sprijină procese speciale, cum ar fi culoarea dublă, compozit lipici moale și dur etc.
Economisiți spațiu	Designul vertical ocupă o suprafață mică și este potrivit pentru machete de producție compacte.

Domenii principale de aplicare	Scenarii tipice de aplicare

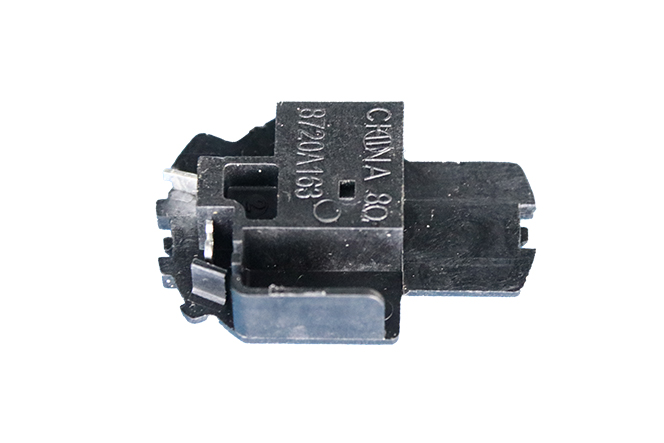

Electronice si aparate electrice	Conectori de precizie, ambalare senzor, ambalare bobine inductor
Piese auto	Carcasă senzor, conectori cablaj, părți interioare
Produse medicale	Componente seringi, consumabile de laborator, manere instrumente chirurgicale
Încapsulare hardware	Turnare prin injecție cu inserții metalice, mânere pentru scule, accesorii pentru ustensile de bucătărie
Necesitățile zilnice	Ambalaje cosmetice, articole de uz casnic, jucării
Piese industriale	Piese filetate, componente optice, componente energetice noi

Articol			unitateate	LZ-350/LZ-350D/LZ-350-2R				LZ-450/LZ-450D/LZ-450-2R				LZ-600/LZ-600D/LZ-600-2R				LZ-800/LZ-800D/LZ-800-2R					LZ-1000/LZ-1000D/LZ-1000-2R					LZ-1200/LZ-1200D/LZ-1200-2R					LZ-1600/LZ-1600D/LZ-1600-2R				LZ-2000/LZ-2000D/LZ-2000-2R
Unitate de injectie	Diametru șurub		mm	25	28		30	25	30		35	30	35		40	35	40			45	40	45			50	45	50		55		50	55		60	55	60	65
	Presiunea de injectare		kg/cm2	2150	1715		1495	2150	1740		1280	2645	1945		1485	2170	1660			1313	2200	1738			1408	2200	1800		1492		2150	1777		1493	2203	1851	1252
	Volumul fotografiere teoretic		cm³	49	62		70	60	85		115	99	135		175	144	188			238	200	254			314	286	353		427		392	475		565	594	707	830
	Greutatea loviturii		g	44	55		62	53	76		101	87	119		155	128	166			210	176	224			277	255	312		377		350	420		500	558	664	780
			oz	1.5	1.9		2.2	1.9	2.7		3.6	3.1	4.2		5.5	4.5	5.9			7.4	6.2	7.9			9.8	8.9	11		13.3		12.2	14.8		17.6	19.7	23.4	27.5
	Viteza de injectare		cm³/sec	63	80		91	63	91		125	91	125		163	125	163			206	150	190			235	190	235		284		235	284		339	284	339	397
	Cursa șurubului		mm	100				120				140				150					160					180					200				240
	Rata șurubului		rpm	0-350				0-350				0-350				0-350					0-350					0-350					400				400
	Viteza de injectare		mm/s	130				130				130				130					120					120					120				120
	Secțiune de temperatură (zonă)		-	5				5				5				5					5					5					5				5
Prindere unit	Prindere force		tone	35				45				60				80					100					120					160				200
	Forța de deschidere		tone	3.8				4.3				9.2				14					17					20					20				25
	Masa fixa	Dimensiunea mesei	mm	480*330				530*380				650*490				750*520					820*600					920*760					1060*800				1730*765
		Bară de cravată	mm	350*200				390*240				490*330				550*330					590*380					660*500					760*500				1020*455
	Dimensiunea unei singure mese glisante		mm	345*350				386*420				485*500				545*500					585*550					620*750					750*750				1000*730
	Masa rotativa	Dimensiunea mesei	mm	700				800				900				1000					1100					1300					1600				1800
		Dimensiunea maximă a matriței	mm	400*220				420*270				430*310				500*330					560*350					710*435					750*600				840*650
	Min. grosimea matriței		mm	140				160				200				250					250					300					350				400
	Cursa de deschidere		mm	180				200				200/250				250					250					300					350				400
	Lumina zilei de deschidere		mm	320				360				400(fix)/450(rotativ)				500					500					600					700				800
electrice	Forța ejectorului		tone	1.5				1.5				1.5				3					3					5					6				6
	Cursa ejectorului		mm	37 (fix)		100 (culisant, rotativ)		37 (fix)		100 (culisant, rotativ)		37		100		50			100		50			100		50		100			50		100		100
	Max. Presiune		kg/cm2	140				140				140				140					140					140					140				170
	Volumul rezervorului de ulei		litri	100 (masă fixă)/140 (glisantă)/160 (rotativă)				120(masă fixă)/160((glisant, rotativ)				165 (masă fixă)/260 (glisantă)/290 (rotativă)				200 (masă fixă)/280 (glisantă, rotativă)					310 (masă fixă)/330 (glisantă, rotativă)					350 (masă fixă)/380 (glisantă, rotativă)					480 (masă fixă)/560 (glising.rotary)				510 (masa fixa, culisanta, rotativa)
	Volumul apei de răcire		litri/hr	50				50				60				80					80					80					80				80
	Motorul sistemului		kw	5.5				5.5				7.5				18.5					22					30					37				47
	Încălzitor		kw	4.5				5.8				6.6				8.8					11					13					16				17
	Puterea totală		kw	10				11.3				14.1				27.3					33					43					53				64
Altele	Greutatea mașinii		tone	1.2	1.4		1.6	1.5	1.8		3.2	2.7	2.9		3.9	2.8		3		4.7	3.7		4		7.5	5.7	6.5			8.5	7.9	8.5		11	11	12	21
	Dimensiunea mașinii (LWH)		m	1,760,952,18	1,870,952,27		2,151,42,3	1,91,12,5	2,11,12,6		2,31,42,6	2,21,22,8	2,41,252,85		2,71,752,6	2,11,23,1		2,41,23,2		2,81,72,9	2,31,43,0		2,51,43,1		2,741,72,9	2,61,63,5	3,01,63,6			3,12,33,3	2,91,83,8	3,31,83,9		3,42,43,3	3,1W2,0H4,7	3,2W2,2H4,9	433,4
