O mașină de turnat prin injecție personalizată este o presă proiectată în jurul unei piese specifice, mai degrabă decât selectată dintr-un catalog. Răspunsul scurt dacă aveți nevoie de unul: da, atunci când cel puțin o constrângere dură, cum ar fi geometria piesei, manipularea inserției, comportamentul rășinii sau ținta de ieșire, nu poate fi îndeplinită de o mașină standard fără a afecta timpul ciclului, calitatea sau siguranța operatorului. Nu, atunci când piesa dvs. se potrivește deja unui cadru standard cu o marjă de siguranță sensibilă, deoarece o mașină standard se livrează de obicei mai rapid, costă mai puțin și își păstrează mai bine valoarea de revânzare.
Restul acestui ghid acoperă ceea ce devine personalizat de fapt, ce specificații mută prețul și programul, modul în care diferitele configurații se potrivesc cu diferite locuri de muncă și unde proiectele personalizate greșesc cel mai adesea.
Ce face ca o mașină de turnat prin injecție personalizată să fie personalizată
Personalizarea începe aproape întotdeauna într-unul din cele cinci sisteme și fiecare schimbă cadrul, prețul și programul de livrare.
- Unitate de prindere: tonaj, distanța dintre bare de legătură, dimensiunea platanului și modelul fantului în T dimensionate mai degrabă pe matriță decât pe un cadru de catalog.
- Unitate de injectie: diametrul șurubului, raportul L/D, capacitatea de împușcare și rezistența la uzura butoiului selectate pentru rășină și greutatea împușcatului.
- Montarea matriței și mișcarea mesei: masă fixă, masă culisantă simplă, masă culisantă dublă sau masă rotativă, aleasă pentru modul în care sunt încărcate piesele și inserțiile.
- Conduceți și controlați: hidraulice, servo-hidraulice sau complet electrice, potrivite cu repetabilitatea și profilul energetic pe care îl solicită piesa.
- Interfata de automatizare: strângeri de mână robot, secvențierea ejectoarelor, detectarea căderii parțiale și plasarea transportorului sau a coșului.
Constructorii cu o linie personalizată dedicată gestionează aceste modificări ca un pachet, mai degrabă decât ca modificări unice. Aceasta înseamnă că tonajul non-standard, modelele multicolore și modelele hibride vertical-orizontale sunt proiectate împreună cu clema și unitatea de injecție, nu sunt fixate ulterior.

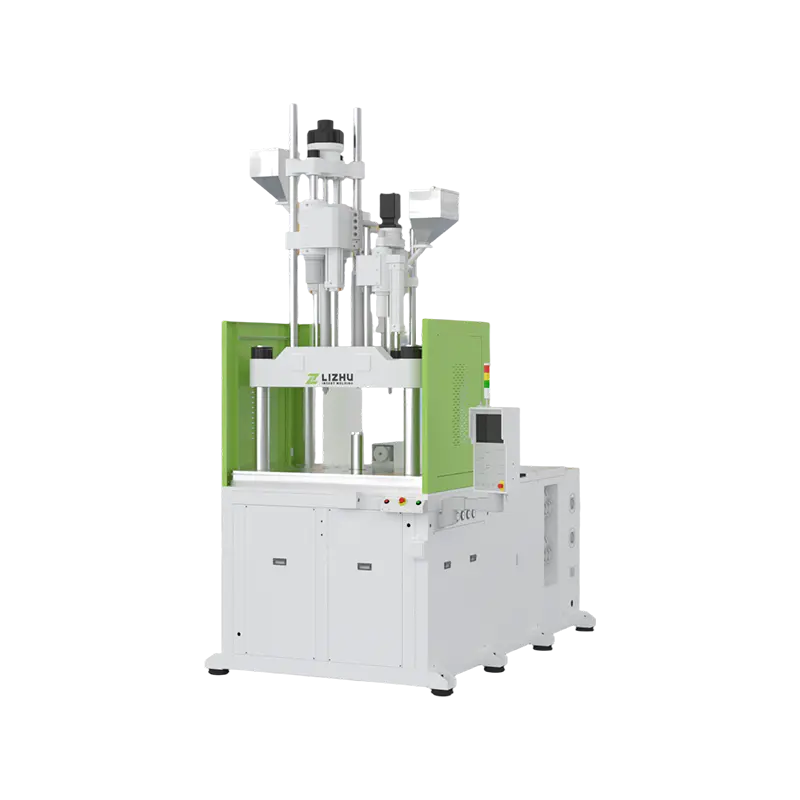

Mașină de turnat prin injecție verticală personalizată pentru turnare cu inserție de precizie Presă verticală personalizată cu unități de prindere și injecție personalizabile, potrivită pentru lucrări de inserție de precizie și piese multimateriale din ambalajele electronice, auto, medicale și semiconductoare. Vizualizare produs → Vertical sau orizontal? Decideți mai întâi orientarea
Orientarea este prima decizie, deoarece stabilește modul în care sunt încărcate inserțiile, cum cad piesele finite și de cât spațiu are nevoie celula. Mașinile verticale câștigă cele mai multe inserții și lucrări de precizie; mașinile orizontale câștigă piese mari, plate și de mare tonaj.
| Considerare | Mașină verticală | Mașină orizontală |
|---|---|---|
| Inserați încărcarea | Gravity ține inserția în matriță, cu acces deschis de sus și din față | Inserțiile au nevoie de obicei de un dispozitiv de fixare sau de un robot |
| Spațiu de pardoseală | Amprentă înaltă și îngustă, care se potrivește în celulele de lucru existente | Amprentă lungă la sol cu o cerință mai mare de culoar |
| Scădere parțială | Piesele cad clar pe un jgheab sau pe un transportor | Piesele aterizează adesea pe bare de legătură sau au nevoie de un robot de scoatere |
| Lucru cu mai multe stații | Mesele glisante și rotative sunt comune și bine dovedite | Mesele de transfer sunt posibile, dar mai puțin frecvente |
| Declanșator tipic | Inserții adânci, piese mici de precizie, turnare multicoloră | Piese plate mari, tonaj mare, secțiuni groase |
Specificațiile care conduc prețul și timpul de livrare
Patru sau cinci specificații reprezintă cea mai mare parte a decalajului dintre două oferte pentru aceeași piesă: forța de strângere, dimensiunea unității de injecție, configurația mesei, pachetul de control și domeniul de automatizare.
| Caietul de sarcini | De ce se mișcă costul | Ce să confirmi |
|---|---|---|
| Forța de prindere | Un cadru mai mare, plată și bare de legătură sporesc costul materialului și al prelucrarii | Tonajul necesar plus o marjă de siguranță modestă, nu un număr rotund |
| Unitate de injectie | Dimensiunea șuruburilor, țevii și antrenamentului urmează greutatea loviturii și comportamentul rășinii | Greutatea împușcatului păstrată în mijlocul capacității nominale pentru o calitate stabilă a topiturii |
| Configurarea tabelului | Mesele glisante și rotative adaugă mecanică, protecție și comenzi | Câștig în timpul ciclului măsurat în raport cu costurile suplimentare și întreținerea |
| Controlați și conduceți | Pachetele servo și toate electrice costă mai mult în avans | Țintele de energie, repetabilitate și zgomot pentru celulă |
| Domeniul de aplicare al automatizării | Roboții, transportoarele și senzorii prelungesc timpul de inginerie | Definițiile interfeței convenite în scris înainte de începerea construirii |
Nu orice proiect are nevoie de asta. Când piesa se potrivește unui cadru standard, o mașină standard este calea mai rapidă și mai ieftină, iar efectuarea acelei comparații înainte de a te angaja la o construcție personalizată merită efortul. Compensațiile sunt stabilite în acest ghid pentru alegerea unei mașini de turnat prin injecție verticală standard, rentabilă .
Potrivirea configurației cu jobul de producție
Configurarea ar trebui să urmeze fluxul de lucru, nu pagina de catalog. Tipul de tabel și numărul de unități de injecție sunt cele două opțiuni care modifică cel mai mult producția zilnică.
Mese culisante pentru turnare cu inserții grele
O singură masă culisantă permite unei jumătăți de matriță să iasă pentru încărcare, în timp ce cealaltă rămâne în funcțiune, ceea ce crește debitul manual. O masă culisantă dublă menține ambele jumătăți productive și este de obicei alegerea atunci când operatorii încarcă mai multe inserții pe ciclu.
Mese rotative pentru cicluri cu mai multe stații
Mesele rotative distribuie încărcarea, injecția și răcirea în stații separate, astfel încât un timp lung de răcire nu mai dictează întregul ciclu. Se potrivesc pieselor de volum mediu cu o secvență stabilă, repetabilă.
Hibrizi multicolori și vertical-orizontali
Două sau mai multe unități de injecție transformă un ansamblu în două etape într-un singur ciclu de turnare, îndepărtând o stație de lipire sau de sudură și restul care vine cu acesta. Aceeași logică este valabilă pentru aranjamentele hibride vertical-orizontale, unde o unitate orizontală se ocupă de fotografia principală, iar o unitate verticală preia al doilea material.
Mașină de turnat prin injecție verticală multicoloră pentru turnarea de precizie a materialelor multiple Presă verticală pentru turnare într-un singur, dublu sau triplu a diferitelor culori sau materiale într-un singur ciclu, reducând etapele de asamblare și resturi. Vizualizare produs → Mașini mari cu bază joasă pentru piese supradimensionate
Cadrele cu bază joasă mențin matrițele înalte și inserțiile grele la îndemână confortabilă, ceea ce contează atunci când piesa este suficient de mare încât operatorii să nu poată lucra la înălțimea umerilor în toată tura. Capacitatea clemei, suportul platanului și spațiul de acces trebuie verificate împreună.

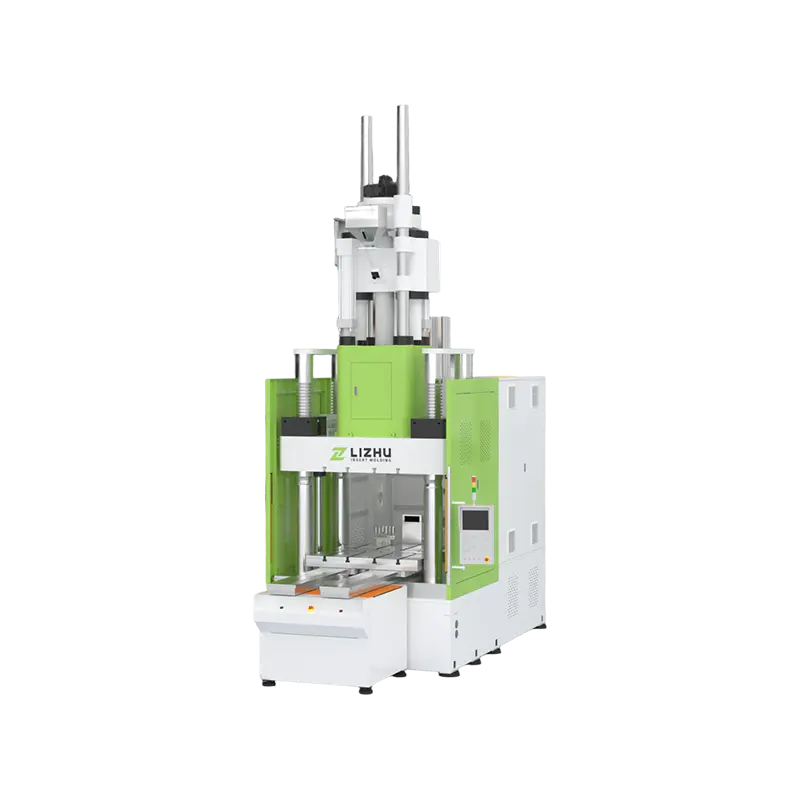

Mașină de turnat prin injecție verticală cu bază joasă personalizată pentru piese complexe Mașină de turnat verticală mare cu bază joasă și prindere cu tonaj mare pentru piese complexe din plastic; accesul la matriță, capacitatea de prindere și planificarea automatizării modelează investiția. Vizualizare produs → Automatizare și controale: factorii de reducere a costurilor
Automatizarea este locul în care proiectele personalizate câștigă sau își pierd în liniște cazul de afaceri, deoarece mașina reprezintă adesea jumătatea mai mică a investiției.
- Integrare robot sau colector de beton: semnalele de montare, atingere și strângere de mână trebuie definite înainte de sudarea cadrului.
- Confirmare ejector și cădere parțială: senzori care opresc ciclul în loc să lase o lovitură scurtă să ajungă la coș.
- Protecția mucegaiului și monitorizarea procesului: monitorizarea presiunii din cavitate sau a deformarii barei de legătură, utilă atunci când piesele sunt scumpe sau legate de siguranță.
- Trasabilitate: înregistrarea și exportul datelor înregistrate, din ce în ce mai solicitate de clienții medicali și auto.
Instalarea ulterioară a protecției, a senzorilor și a interfețelor după livrare costă aproape întotdeauna mai mult decât specificarea acestora în etapa de proiectare.
Riscuri de achiziții care merită planificate
Riscurile care deraiează cel mai adesea o comandă de mașină personalizată sunt criteriile vagi de acceptare, nepotrivirile dintre matriță și mașină și timpul de punere în funcțiune subestimat.
- Teste de acceptare nedefinite: conveniți asupra rășinii, matriței, timpul țintă al ciclului și cantitatea de eșantion înainte de semnarea comenzii de achiziție.
- Scule nepotrivite: Raza duzei, inelul de localizare, modelul ejectorului și fantele în T ale plăcii trebuie verificate în raport cu desenul real al matriței, nu cu o descriere a acestuia.
- Punerea în funcțiune subestimată: acordați timp pentru instalare, verificarea utilităților, validarea siguranței și formarea operatorilor înainte de a se aplica obiectivele complete de producție.
- Capacitate de construire neverificată: cerere a prezentare a fabricii sau fotografii documentate din etapa de construcție, în special pentru tonaj non-standard.
Întrebări frecvente
Cât timp durează construcția unei mașini de turnare prin injecție personalizată?
Mai lung decât un model standard, deoarece inginerie, turnare și prelucrare sunt specifice piesei. Cotațiile ajung în mod obișnuit cu câteva săptămâni dincolo de livrarea standard, răspândirea fiind determinată de tonaj, pachet de control și timpii de livrare a componentelor. Solicitați un program de referință mai degrabă decât o singură dată de livrare.
Cât de mult costă o mașină personalizată decât una standard?
Nu există un procent fix. O adaptare a cadrului poate adăuga o cantitate moderată, în timp ce plăcile noi, unitățile de injecție suplimentare sau automatizarea completă adaugă substanțial mai mult. Regula sinceră este că costul urmărește cât de departe se deplasează designul față de cel mai apropiat model standard.
O mașină standard poate fi modificată în loc de a comanda personalizat?
Adesea da, și de obicei este calea mai ieftină atunci când modificările sunt limitate la duze, modele de ejectoare, găurire a plăcilor sau parametri de control. Odată ce forța de strângere sau mișcarea mesei trebuie să se schimbe, un cadru special construit este în mod normal mai fiabil decât unul standard puternic modificat.
De ce informații am nevoie înainte de a solicita o ofertă?
Trimiteți desenul piesei, fișa rășină, desenul matriței, timpul țintă al ciclului, volumul anual, detaliile inserării și cerințele de automatizare și calitate. Lipsa datelor despre rășină și matriță este cel mai frecvent motiv pentru care o cotație se blochează.
O mașină de turnat prin injecție personalizată își câștigă premiul atunci când un cadru standard nu poate susține cu adevărat piesa, inserția sau ciclul. Lucrați înapoi de la piesă: fixați mai întâi orientarea, apoi specificațiile de prindere și injecție, apoi aspectul mesei care se potrivește cu modul în care operatorii încarcă și descarcă efectiv și, în final, cu criteriile de automatizare și acceptare. Faceți asta și o construcție personalizată rămâne previzibilă atât în ceea ce privește costul, cât și performanța; sări peste el și chiar și o mașinărie bine construită se va lupta să-și atingă cifrele pe podeaua ta.
