Mașină de turnat prin injecție Cutaway: Ghid de structură verticală vs orizontală

Tăiați o mașină de turnat prin injecție la mijloc, iar imaginea în secțiune arată exact cum peleții de polimer devin piese finite: unde șurubul se topește și injectează materialul, cum matrița este ținută închisă sub tonaj și cum piesa este ejectată după răcire. Pentru ingineri, echipe de achiziții și personal de întreținere, acea imagine internă este un instrument practic de decizie. Acesta explică de ce unele configurații de mașini se potrivesc cu turnarea inserției, care detalii structurale afectează întreținerea și ce trebuie verificat atunci când se compară ofertele. Acest ghid acoperă cele patru subsisteme de bază din orice mașină de turnat prin injecție, compară dispozițiile verticale și orizontale și conectează structura la deciziile reale de selecție.

Cele patru subsisteme de bază într-o mașină de turnat prin injecție cutaway

Fiecare mașină de turnat prin injecție, indiferent de producător sau configurație, poate fi redusă la patru sisteme funcționale: unitatea de injecție, unitatea de prindere, unitatea de antrenare și sistemul de control. Un desen setat arată cum sunt aranjate aceste sisteme, iar aranjamentul respectiv determină ce face cel mai bine mașina. Aceeași unitate de injecție poate furniza o injecție precisă de nailon într-o matriță, indiferent dacă este montată orizontal sau vertical; diferența reală constă în modul în care unitatea de prindere și matrița sunt aliniate în jurul acesteia.

Unitate de injectare: de la peleți la topire

Găsiți unitatea de injecție într-o tăietură și veți vedea un cilindru lung cu un buncăr deasupra. Peleții cad din buncăr într-un butoi încălzit, unde un șurub alternativ se rotește pentru a le transporta, comprima și topește. Odată ce se acumulează suficientă topitură înaintea șurubului, șurubul nu se mai întoarce și avansează ca un piston, forțând topitura prin duză în matrița închisă. Analogia șurub ca piston apare în multe ghiduri tehnice deoarece se potrivește cu ceea ce arată desenul: o lovitură continuă care oferă o lovitură completă.

Specificația cheie este dimensiunea împușcăturii, volumul maxim de topitură injectat într-un ciclu, de obicei evaluat în uncii de polistiren de uz general sau centimetri cubi. O regulă obișnuită de selecție este de a specifica o mașină a cărei dimensiune a fotografiei este 30 până la 40 la sută peste greutatea combinată a piesei și a alergătorului. Această marjă absoarbe variația vâscozității fără a rula șurubul la limita sa înainte la fiecare lovitură.

Unitate de prindere: menținerea matriței sub presiune

Unitatea de prindere este structura grea care deschide și închide matrița. Utilizează o plată staționară, o plată mobilă și bare de legătură care ghidează placa în mișcare în linie dreaptă. În timpul injectării, polimerul intră în cavitate la presiune ridicată și împinge ambele jumătăți de matriță. Dacă forța de strângere, exprimată în tone, este prea mică, matrița se deschide ușor și topitura scapă de-a lungul liniei de despărțire, provocând flash-uri. Flash adaugă un pas de tăiere și creează resturi, deci forța de strângere trebuie să depășească întotdeauna forţa de separare a împuşcăturii.

Sistemele de prindere vin în două familii structurale. Mașinile cu comutare multiplică forța prin legături mecanice pentru ciclism rapid și eficient din punct de vedere energetic. Mașinile hidraulice directe împing placa cu un cilindru mare pentru un control mai fin al presiunii pe toată cursa. Cutawayul arată cărei familii aparține o mașină, iar alegerea afectează timpul ciclului, costul energiei și întreținerea.

Sisteme de evacuare și control: finalizarea ciclului

După răcire, matrița se deschide și știfturile ejectorului, montate pe o placă de ejecție în spatele plăcii mobile, împing piesa de pe suprafața matriței. Două detalii contează: cursa ejectorului trebuie să depășească adâncimea părții pentru o eliberare curată, iar dispunerea bolțului trebuie să se potrivească cu geometria piesei pentru a evita urmele vizibile.

Sistemul de control coordonează orice altceva: temperaturile zonei butoiului, presiunea și viteza de injecție, forța de strângere și sincronizarea ciclului sunt gestionate într-o buclă închisă. Pe mașinile moderne, controlerul înregistrează, de asemenea, datele de producție și comunică cu automatizarea, motiv pentru care opțiunile de acționare și control fac acum parte din conversația de selecție.

Vertical vs. Orizontal: Cum se schimbă cutaway

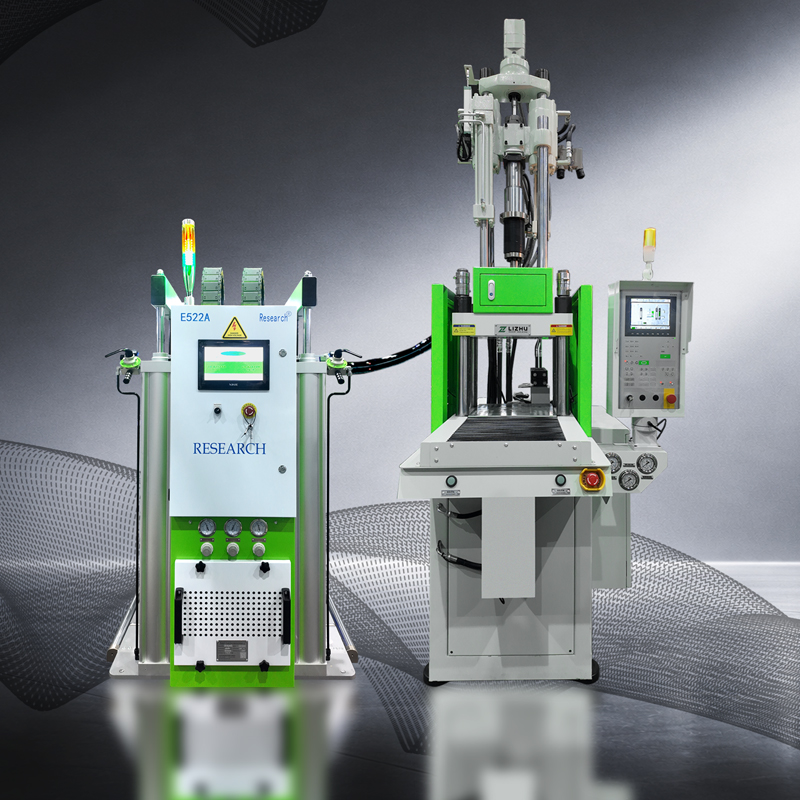

Cele mai multe diagrame cu tăieturi online arată o mașină orizontală: butoiul îndreptat lateral, plăcile matriței în poziție verticală, piesele scoase pe un transportor. O mașină verticală rearanjează aceleași subsisteme de-a lungul unei axe verticale. Unitatea de prindere se stivuiește în sus, linia de despărțire a matriței este orizontală, iar unitatea de injecție se află deasupra matriței, injectând în jos. Asta nu este cosmetic; schimbă caracterul de funcționare al mașinii de la zero.

Urmează direct trei consecințe practice. În primul rând, fața orizontală a matriței creează o suprafață de lucru stabilă pentru inserții. O piuliță, un știft sau un terminal metalic rămâne acolo unde l-a pus operatorul în timp ce mașina se închide; pe o mașină orizontală, aceeași inserție se sprijină pe o față verticală și se poate deplasa. În al doilea rând, o mașină verticală ocupă mult mai puțin spațiu pe podea, adesea aproximativ o treime dintr-un model orizontal echivalent, care se potrivește celulelor compacte din apropierea liniilor de asamblare. În al treilea rând, ejectarea funcționează cu gravitație: piesele cad direct într-un recipient sau într-un transportor sub matriță, reducând nevoia de roboți de extracție.

Unde excelează mașinile verticale: turnare cu inserții și supraturlare

Turnarea cu inserții este aplicația manuală pentru geometria mașinii verticale. Puneți o inserție metalică în jumătatea inferioară a matriței, mașina se închide, plasticul este injectat în jurul inserției și ansamblul este scos. Deoarece linia de despărțire este orizontală, gravitația ține inserția pe loc chiar înainte de prindere, iar operatorul sau robotul încarcă de sus fără a ajunge în jurul unei plăci verticale.

Supramularea urmează aceeași logică. Un substrat, fie metal, plastic dur sau un ansamblu de cablu, se află în matriță, iar un al doilea polimer este turnat peste el. Când această arhitectură este combinată cu o masă glisantă, jumătatea inferioară a matriței se deplasează pentru încărcare în timp ce ciclul continuă deasupra, astfel încât încărcarea se desfășoară în paralel cu injecția și răcirea. Aceasta este baza structurală a liniilor eficiente de turnare a inserției și de aceea a mașină de turnat prin injecție verticală standard este adesea prima configurație pe care o evaluează formatorii atunci când încep turnarea cu inserții.

Mașină de turnat prin injecție verticală standard Furnizor, Companie LIZHU Machinery este un furnizor și o companie de producători de mașini de turnare prin injecție verticale standard en-gros din China, care oferă soluții en-gros... Vizualizare produs →

Caracteristici structurale cheie de inspectat într-o mașină decupată verticală

Patru detalii structurale merită o atenție deosebită într-o secțiune verticală a unei mașini:

1. Amplasarea cilindrului de prindere. Majoritatea mașinilor verticale plasează cilindrul de prindere sub placa inferioară și împing în sus. Verificați cum este ghidată placa în mișcare; stâlpii de ghidare lungi și suprafețele de reazem adecvate mențin jumătățile de matriță aliniate.

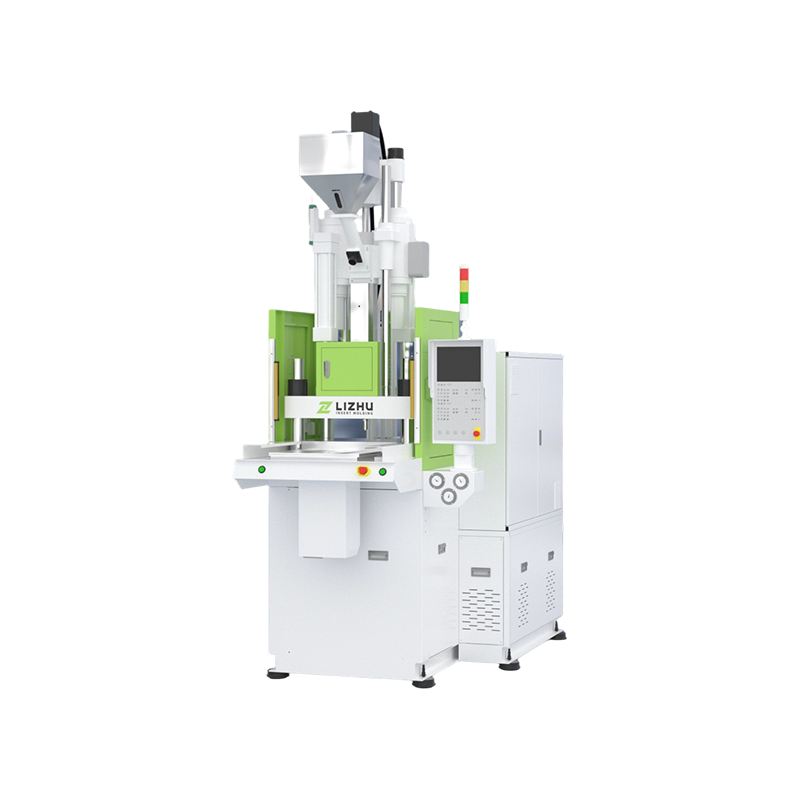

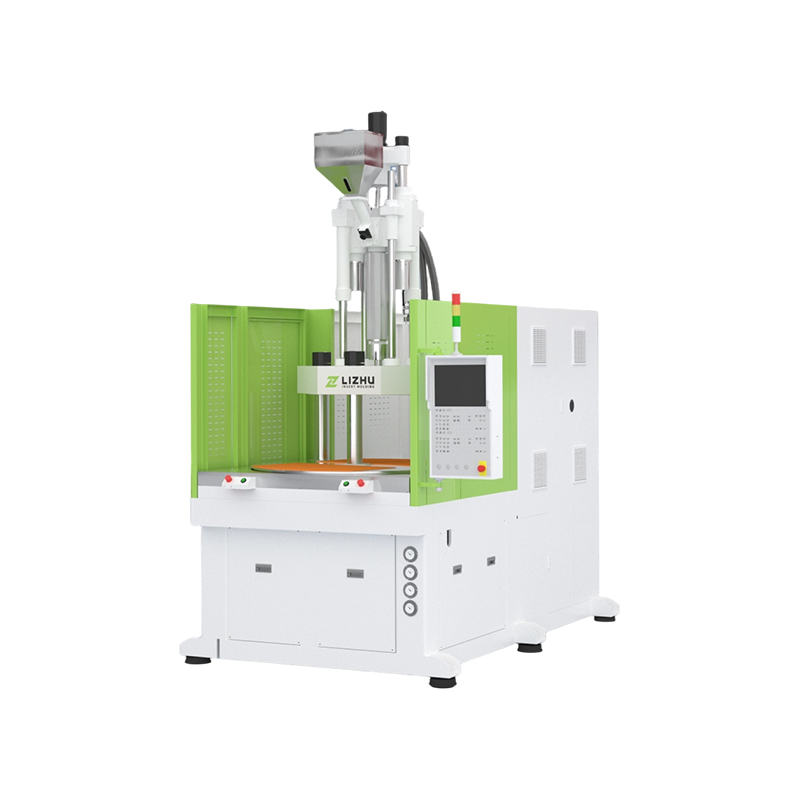

2. Constructie mese glisante sau rotative. La mașinile cu masă culisantă, jumătatea inferioară a matriței se extinde pentru încărcare. Inspectați șinele de susținere, știfturile de localizare și suportul de masă la extensie completă; o masă care își pierde suportul în partea din față a cursei va cauza deformarea mucegaiului. Acesta este motivul pentru care a mașină de turnat prin injecție verticală cu o singură plată glisante Producători de mașini de turnare prin injecție verticală cu alunecare unică LIZHU Machinery este producător de mașini de turnare prin injecție verticală cu alunecare unică din China și o fabrică personalizată, oferind soluții en-gros... Vizualizare produs → garantează o revizuire structurală atentă înainte de cumpărare.
3. Configurație de ejectare. Confirmați dacă ejectarea acționează de sus, de jos sau de ambele. Cursa, forța și modelul de știfturi trebuie să se potrivească pieselor dvs., nu doar standardului producătorului de matrițe.

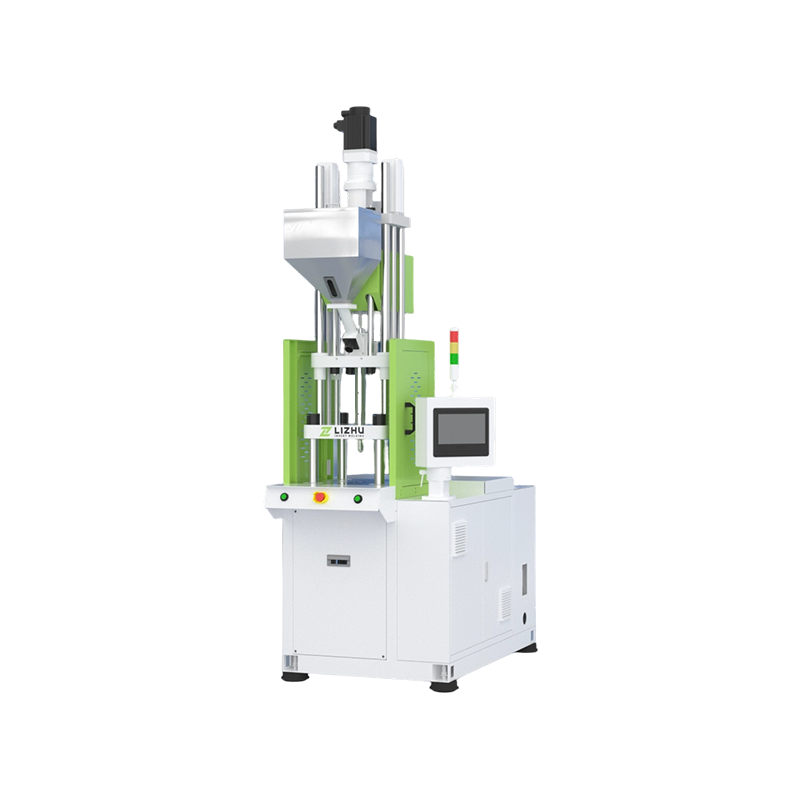

4. Sistemul de acționare. Pachetele de alimentare hidraulice sunt încă comune, dar pompele servo-acționate și acționările integral electrice câștigă teren, deoarece reduc consumul de energie în gol și îmbunătățesc repetabilitatea. Cazul tehnic este explicat în recenzia noastră de ce servomotorele transformă mașinile verticale de turnat prin injecție .

Informații despre întreținere din Cutaway

Un cutaway este, de asemenea, o hartă de întreținere. Arată de unde începe uzura și care componente merită o inspecție programată.

• Șurub și butoi. Rășinile umplute cu sticlă poartă șurubul și orificiul cilindrului. Verificările periodice ale diametrului șurubului și ale stării suprafeței protejează consistența greutății împușcatului.
• Benzi de încălzire. Uniformitatea temperaturii de-a lungul butoiului controlează vâscozitatea topiturii; benzile deteriorate produc piese cu luciu sau dimensiuni inconsistente.
• Curățarea uleiului hidraulic. Mașinile hidraulice eșuează cel mai adesea din cauza uleiului contaminat. Verificați starea filtrului de retur și a uleiului pe un program fix.
• Bare de legătură și articulații basculante. Ungerea neuniformă duce la o forță de strângere dezechilibrată. Ungeți în mod regulat barele de legătură, știfturile de comutare și bucșele de evacuare.
• Mese glisante si rotative. Șinele de ghidare, știfturile de localizare și mecanismele de indexare se uzează la fiecare ciclu și afectează direct alinierea matriței.

O prezentare structurată a acestor rutine este disponibilă în ghidul nostru puncte cheie de întreținere pentru piesele mecanice ale mașinii de turnat prin injecție , care enumeră intervalele de inspecție și semnele de avertizare în ordinea schimburilor.

Cum să citiți un cutaway atunci când evaluați o mașină

Utilizați această secvență atunci când un furnizor prezintă o secvență în timpul examinării ofertei:

1. Unitatea de injecție mai întâi. Verificați diametrul șurubului, cursa efectivă și raportul L/D. Un șurub de uz general în jur de 20:1 este tipic; rășinile de inginerie pot avea nevoie de geometrie diferită. Comparați dimensiunea nominală a loviturii cu piesa și greutatea alergătorului, păstrând marja de 30 până la 40%.
2. Unitate de prindere secundă. Identificați comutatorul sau structura hidraulică, apoi înregistrați distanța dintre barele de legătură și lumina maximă a zilei între plăci. Aceste dimensiuni definesc cea mai mare matriță pe care o acceptă mașina; numai tonaj nu.
3. Al treilea sistem de evacuare. Potriviți cursa ejectorului cu adâncimea părții dvs. cele mai adânci și confirmați că modelul de ejecție poate fi personalizat.
4. Conduceți și controlați în al patrulea rând. Stabiliți dacă mașina este hidraulică, servo-hidraulică sau electrică și examinați capacitățile de automatizare și înregistrare a datelor ale controlerului.

Concluzie: de la cutaway la selecția încrezătoare

O mașină de turnat prin injecție este un instrument de decizie, nu doar o ilustrare tehnică. Vă permite să traduceți „ar trebui să folosim o mașină verticală pentru turnarea cu inserții?” într-un răspuns geometric. Dispunerea verticală plasează unitatea de injecție deasupra matriței, întoarce linia de despărțire pe orizontală și permite gravitației să rețină inserțiile și să elibereze piesele. De aceea, mașinile verticale domină procesele de turnare prin inserție, supraturlare și matriță în componentă.

Odată ce știți ce să examinați, unitatea de injecție, unitatea de prindere, sistemul de evacuare și tipul de antrenare, puteți examina cu încredere secțiunea unui furnizor și puteți pune întrebări precise despre geometria șurubului, suportul mesei culisante, configurația de evacuare și eficiența transmisiei. Dacă răspunsurile structurale corespund nevoilor dvs. de producție, comparați specificațiile reale ale mașinii cu dimensiunea matriței și obiectivele de automatizare înainte de a comanda.
